In der Welt der Holzbearbeitung ist ein hochpräziser CNC-Fräser für Holz der Schlüssel zu außergewöhnlichen Ergebnissen. Als Lieferant von CNC-Fräsmaschinen für Holz weiß ich, wie wichtig es ist, die Genauigkeit dieser Maschinen zu messen. In diesem Blog werde ich einige effektive Methoden zur Messung der Genauigkeit eines Holz-CNC-Fräsers vorstellen.
1. Verständnis der Grundlagen der Genauigkeit von Holz-CNC-Fräsern
Die Genauigkeit einer Holz-CNC-Fräse bezieht sich darauf, wie genau die Maschine dem programmierten Pfad folgen und die gewünschten Abmessungen und Formen erzeugen kann. Es sind zwei Hauptarten der Genauigkeit zu berücksichtigen: Positionsgenauigkeit und Wiederholbarkeit.
Unter Positionsgenauigkeit versteht man die Fähigkeit der Oberfräse, einen bestimmten Punkt im Arbeitsbereich zu erreichen. Die Messung erfolgt durch Vergleich der tatsächlichen Position des Schneidwerkzeugs mit der programmierten Position. Wiederholbarkeit hingegen ist die Fähigkeit des Routers, wiederholt zur gleichen Position zurückzukehren. Eine hohe Wiederholgenauigkeit stellt sicher, dass mehrere identische Teile mit gleichbleibender Qualität hergestellt werden können.
2. Messung der Positionsgenauigkeit
2.1 Verwendung einer Messuhr
Eine Messuhr ist ein einfaches, aber effektives Werkzeug zur Messung der Positionsgenauigkeit. Montieren Sie zunächst die Messuhr an einer stabilen Halterung in der Nähe des Arbeitsbereichs der Holz-CNC-Fräse. Anschließend programmieren Sie die Oberfräse so, dass sie das Schneidwerkzeug an einen bestimmten Punkt bewegt. Wenn sich das Werkzeug dem Zielpunkt nähert, zeigt die Messuhr die Abweichung von der programmierten Position an.
Notieren Sie die Messwerte an mehreren Stellen im Arbeitsbereich. Die maximale Abweichung von der programmierten Position ist ein Hinweis auf die Positionsgenauigkeit der Oberfräse. Wenn die programmierte Position beispielsweise (X = 100 mm, Y = 200 mm) ist und die tatsächliche, von der Messuhr gemessene Position (X = 100,1 mm, Y = 200,2 mm) beträgt, beträgt die Abweichung auf der X-Achse 0,1 mm und auf der Y-Achse 0,2 mm.
2.2 Lasermesssysteme
Lasermesssysteme bieten eine fortschrittlichere und präzisere Möglichkeit zur Messung der Positionsgenauigkeit. Diese Systeme verwenden Laser, um eine Referenzebene zu erstellen und die Position des Schneidwerkzeugs zu verfolgen. Durch den Vergleich der tatsächlichen Position des Werkzeugs mit der programmierten Position kann das System hochpräzise Messungen liefern.
Einige Lasermesssysteme können die Genauigkeit auch während des Bearbeitungsprozesses in Echtzeit messen. Dies ermöglicht eine sofortige Anpassung bei festgestellten Abweichungen. Allerdings sind Lasermesssysteme im Allgemeinen teurer als Messuhren und erfordern mehr technisches Fachwissen für den Betrieb.
3. Wiederholbarkeit messen
3.1 Mehrere Ausführungen desselben Programms
Um die Wiederholbarkeit zu messen, programmieren Sie den Holz-CNC-Fräser so, dass er denselben Vorgang mehrmals ausführt. Schneiden Sie beispielsweise ein einfaches Quadrat oder eine Kreisform aus. Messen Sie nach jedem Durchgang die Abmessungen des geschnittenen Teils mit einem Präzisionsmesswerkzeug wie einem Messschieber oder einer Mikrometerschraube.
Vergleichen Sie die Maße der einzelnen Teile. Wenn die Unterschiede zwischen den Messungen innerhalb einer akzeptablen Toleranz liegen, weist die Oberfräse eine gute Wiederholgenauigkeit auf. Wenn beispielsweise die programmierte Seitenlänge eines Quadrats 50 mm beträgt und die gemessenen Seitenlängen von zehn aufeinanderfolgenden Schnitten zwischen 49,9 mm und 50,1 mm liegen, zeigt die Oberfräse eine gute Wiederholgenauigkeit.
3.2 Verwendung eines Referenzteils
Eine andere Methode besteht darin, ein Referenzteil zu verwenden. Bearbeiten Sie zunächst ein hochpräzises Referenzteil auf der Holz-CNC-Fräse. Anschließend programmieren Sie die Oberfräse so, dass sie dasselbe Teil mehrmals bearbeitet. Vergleichen Sie die bearbeiteten Teile mit dem Referenzteil mithilfe eines Koordinatenmessgeräts (KMG) oder anderen Präzisionsmessgeräten.
Das KMG kann die Abmessungen und geometrischen Merkmale der Teile mit hoher Genauigkeit messen. Durch die Analyse der Unterschiede zwischen den bearbeiteten Teilen und dem Referenzteil kann die Wiederholgenauigkeit der Oberfräse bestimmt werden.
4. Faktoren, die die Genauigkeit beeinflussen
4.1 Mechanische Komponenten
Die mechanischen Komponenten der Holz-CNC-Fräse, wie die Linearführungen, Kugelumlaufspindeln und Lager, haben einen erheblichen Einfluss auf die Genauigkeit. Abgenutzte oder minderwertige Komponenten können Spiel verursachen, also das Spiel oder Spiel zwischen den beweglichen Teilen. Spiel kann zu einer ungenauen Positionierung und einer verringerten Wiederholgenauigkeit führen.
Eine regelmäßige Wartung und Inspektion dieser Komponenten ist unerlässlich. Ersetzen Sie abgenutzte Teile umgehend, um die Genauigkeit der Oberfräse sicherzustellen. Wenn die Kugelumlaufspindel beispielsweise zu viel Spiel hat, muss sie möglicherweise angepasst oder ausgetauscht werden.
4.2 Software und Steuerungssystem
Auch die Software und das Steuerungssystem der Holz-CNC-Fräse spielen eine entscheidende Rolle für die Genauigkeit. Veraltete oder schlecht konfigurierte Software kann zu einer falschen Interpretation der programmierten Anweisungen führen. Stellen Sie sicher, dass Sie die neueste Version der Software verwenden und diese entsprechend den Spezifikationen des Routers richtig konfigurieren.
Darüber hinaus sollte die Steuerung in der Lage sein, die komplexen Bewegungsbefehle präzise zu verarbeiten. Ein hochwertiges Steuerungssystem kann die Gesamtgenauigkeit und Leistung des Routers verbessern.
4.3 Umweltfaktoren
Umweltfaktoren wie Temperatur, Luftfeuchtigkeit und Vibrationen können die Genauigkeit des Holz-CNC-Fräsers beeinträchtigen. Temperaturänderungen können zu einer Ausdehnung oder Kontraktion der Maschinenkomponenten und damit zu Dimensionsänderungen führen. Hohe Luftfeuchtigkeit kann zu Korrosion der Metallteile führen, was den reibungslosen Betrieb der Oberfräse beeinträchtigen kann.
Auch Vibrationen von Maschinen in der Nähe oder vom Boden können den Schneidvorgang stören und die Genauigkeit verringern. Um die Auswirkungen von Umgebungsfaktoren zu minimieren, platzieren Sie den Router in einer stabilen und kontrollierten Umgebung. Verwenden Sie Anti-Vibrations-Pads, um den Router vor externen Vibrationen zu isolieren.
5. Verbesserung der Genauigkeit
5.1 Kalibrierung
Eine regelmäßige Kalibrierung ist unerlässlich, um die Genauigkeit des Holz-CNC-Fräsers aufrechtzuerhalten. Bei der Kalibrierung werden die Maschineneinstellungen angepasst, um sicherzustellen, dass die tatsächliche Position des Schneidwerkzeugs mit der programmierten Position übereinstimmt. Befolgen Sie die Anweisungen des Herstellers zur Kalibrierung und führen Sie diese in regelmäßigen Abständen durch.
Die Kalibrierung kann mit den oben genannten Methoden erfolgen, beispielsweise mit einer Messuhr oder einem Lasermesssystem. Indem Sie den Router regelmäßig kalibrieren, können Sie etwaige Abweichungen korrigieren und über einen längeren Zeitraum hinweg eine gleichbleibende Genauigkeit gewährleisten.
5.2 Komponenten aktualisieren
Wenn die Genauigkeit des Holz-CNC-Fräsers nicht zufriedenstellend ist, sollten Sie die Aufrüstung einiger Komponenten in Betracht ziehen. Beispielsweise kann die Aufrüstung auf hochpräzise Linearführungen oder Kugelumlaufspindeln die Positionsgenauigkeit und Wiederholgenauigkeit der Oberfräse deutlich verbessern.
Auch die Investition in ein besseres Steuerungssystem oder eine bessere Software kann die Gesamtleistung des Routers verbessern. Achten Sie jedoch darauf, Komponenten auszuwählen, die mit dem vorhandenen Router kompatibel sind, um Kompatibilitätsprobleme zu vermeiden.
6. Bedeutung der Genauigkeit in der Holzbearbeitung
Genauigkeit ist bei der Holzbearbeitung aus mehreren Gründen von entscheidender Bedeutung. Erstens stellt es die Qualität der fertigen Produkte sicher. Präzise Schnitte und Abmessungen sind für die Herstellung hochwertiger Möbel, Schränke und Dekorationsgegenstände unerlässlich. Ungenaue Schnitte können zu Lücken, Fehlausrichtungen und einem schlecht passenden Endprodukt führen.
Zweitens verbessert Genauigkeit die Effizienz. Wenn die Oberfräse Teile mit gleichbleibender Qualität produzieren kann, sind Nacharbeiten und Anpassungen weniger erforderlich. Das spart Zeit und senkt die Produktionskosten.
Schließlich können hochpräzise CNC-Holzfräsen Unternehmen dabei helfen, auf dem Markt wettbewerbsfähig zu bleiben. Kunden entscheiden sich eher für Produkte, die gut verarbeitet sind und präzise Abmessungen haben. Durch die Investition in eine präzise Holz-CNC-Fräse können holzverarbeitende Unternehmen ihren Ruf verbessern und mehr Kunden gewinnen.
7. Verwandte Produkte und ihre Genauigkeit

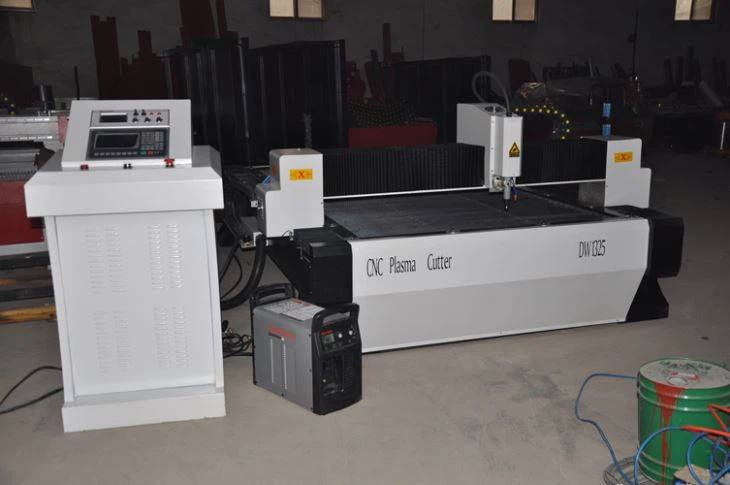

Als Lieferant von Holz-CNC-Fräsern bieten wir auch andere verwandte Produkte an, die eine hohe Genauigkeit erfordern. Zum Beispiel die1530 Hypertherm 65A CNC-Plasmaschneidemaschineist ein leistungsstarkes Werkzeug zum Schneiden von Blechen. Ähnlich wie bei einer Holz-CNC-Fräse ist ihre Genauigkeit entscheidend für die Herstellung hochwertiger Metallteile.
Der1530 Faserlaserschneidemaschine mit 500 Wist ein weiteres Produkt, das hohe Präzision erfordert. Es kann verschiedene Materialien mit hoher Geschwindigkeit und Genauigkeit schneiden und eignet sich daher für ein breites Anwendungsspektrum.
Darüber hinaus unsereCNC-Steingravur-CNC-Fräserist zum Gravieren und Schnitzen auf Steinoberflächen konzipiert. Um detaillierte und schöne Steinkunstwerke zu schaffen, sind genaues Positionieren und Schneiden unerlässlich.
8. Kontakt für Kauf und Beratung
Wenn Sie an unseren Holz-CNC-Fräsern oder anderen verwandten Produkten interessiert sind und mehr über deren Genauigkeit und Leistung erfahren möchten, können Sie sich gerne an uns wenden. Wir verfügen über ein Expertenteam, das Ihnen detaillierte Informationen geben und Ihnen bei der Auswahl des für Ihre Bedürfnisse am besten geeigneten Produkts helfen kann. Ob Sie eine kleine Holzwerkstatt oder ein großes Produktionsunternehmen sind, wir können Ihnen die richtigen Lösungen bieten.
Referenzen
- „CNC Machining Handbook“ von John Doe
- „Präzisionsmessung in der Fertigung“ von Jane Smith
- Herstellerhandbücher für Holz-CNC-Fräsmaschinen, Plasmaschneidmaschinen, Laserschneidmaschinen und Steingravurfräsmaschinen.
