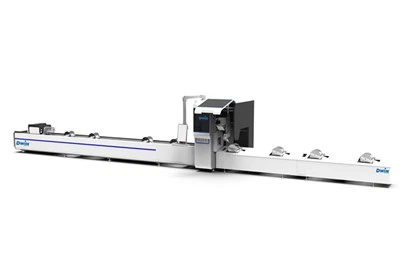

Laser-Rohrschneidemaschine mit zwei Spannfuttern

* Zwei Spannfutter mit selbstregulierender Mittelfunktion ermöglichen eine schnelle Zentrierspannung

*Kostengünstig, die längste Länge kann auf 6,5 Meter geschnitten werden, 90 mm Schwanzmaterial;

* Kann runde Rohre, quadratische Rohre, rechteckige Rohre, ovale Rohre, I-Träger, Kanalstahl und Winkelstahl schneiden.

Technische Parameter

Maschinentyp	DWIN-6016E	DWIN-6022E		DWIN-6035E
Profilgröße zuschneiden	Profillänge kleiner oder gleich 6500, φ15 mm kleiner oder gleich Rundrohrdurchmesser kleiner oder gleich φ160 mm, 15 mm Kleiner oder gleich rechteckigem Rohr und quadratischer Rohrdiagonale Kleiner oder gleich 160 mm	Profillänge kleiner oder gleich 6500, φ15 mm kleiner oder gleich Rundrohrdurchmesser kleiner oder gleich φ220 mm, 15 mm Kleiner oder gleich rechteckigem Rohr und quadratischer Rohrdiagonale Kleiner oder gleich 220 mm		Profillänge kleiner oder gleich 6500, φ15 mm kleiner oder gleich Rundrohrdurchmesser kleiner oder gleich φ350 mm, 15 mm Kleiner oder gleich rechteckigem Rohr und quadratischer Rohrdiagonale Kleiner oder gleich 350 mm
Gewicht eines einzelnen Rohres	Weniger als oder gleich 160 kg	Weniger als oder gleich 240 kg		Weniger als oder gleich 480 kg
Arbeitsbereich der X-Achse	240mm	240mm		400mm
Arbeitsbereich der Z-Achse	180mm	180mm		300m
Schwanzmaterial (Die Klemmmethode beeinflusst die Länge des Schwanzmaterials)	90mm	100mm	150mm
XY-Z-Achsen-Positionierungsgenauigkeit	±0,05 mm/m
XY-Z-AchseWiederholte Positionierungsgenauigkeit	±0.03 mm/m
Maximale Beschleunigung beim Gehen von drei Spannfuttern	1G
Maximale Geschwindigkeit von drei Spannfuttern	85m/min
Maximale Drehzahl von drei Spannfuttern	100 U/min
Andere Maschinenlängen und Klemmrohrdurchmesser können individuell angepasst werden, optionale automatische Zuführung
